Voorbeeldengalerij

Ééndraadschema's van drie woningen, met uitleg bij elk blad

Een appartement, een rijwoning en een villa. Drie fictieve woningen, elk met het ééndraadschema van het verdeelbord, een stuk van het situatieschema en een rondleiding door wat je ziet. Leg ze naast een schema dat je zelf opmaakt en vergelijk de opbouw.

De drie voorbeelden

Van klein naar groot. Elk voorbeeld heeft een eigen pagina met de bladen op volle grootte, het situatieschema en een rondleiding van de voeding tot het laatste stopcontact.

Voorbeeld 1 Appartement
Appartement op één bouwlaag, 9,6 × 7,2 m

Eén differentieel van 30 mA voor de hele woning, acht automaten, alles op één blad.

Bouwlagen
1

Differentiëlen
1

Automaten
8
Voorbeeld 2 Rijwoning
Rijwoning op twee bouwlagen, 10 × 6 m

Een selectieve 300 mA met daaronder één 30 mA, tien automaten, verdeeld over twee bladen.

Bouwlagen
2

Differentiëlen
2

Automaten
10
Voorbeeld 3 Villa
Vrijstaande woning op vier bouwlagen, driefasig aangesloten

Tien differentiëlen, een kelderbord voor warmtepomp en zonnepanelen, domotica en een laadpaal.

Bouwlagen
4

Differentiëlen
10

Automaten
40

Drie woningen naast elkaar

Dezelfde vragen, drie antwoorden. De getallen komen uit de dossiers zelf: automaten zijn de kringen met een eigen automaat, de bladen zijn de bladen van het ééndraadschema zoals de PDF ze verdeelt.

Vergelijking van de drie voorbeeldwoningen
Kenmerk	Appartement	Rijwoning	Villa
Bouwlagen	1	2: gelijkvloers en verdieping	4: kelder tot zolder
Aansluiting	eenfasig, 40 A	eenfasig, 40 A	driefasig 3 × 400 V + N, 40 A
Algemene differentieel	30 mA type A, de enige	300 mA type A, selectief	300 mA type A, selectief
Differentiëlen van 30 mA	1	1	9, waarvan 2 van type B
Automaten	8	10	40, waarvan 2 reserve
Verdeelborden	1	1	2: hoofdbord en kelderbord
Bladen ééndraadschema	1	2	7
Toestellen met een eigen kring	kookplaat, oven, vaatwasmachine, wasmachine	kookplaat, oven, vaatwasmachine, wasmachine	daarbovenop droogkast, boiler, ventilatie, laadpaal, warmtepomp en omvormer
Bediening	gewone schakelaars	schakelaars, één wisselschakeling	ook een impulsrelais, een relais en twee domotica-modules

Welk voorbeeld past bij de woning van je klant

Een studio of appartement met één verdeelbord en weinig kringen: begin bij voorbeeld 1. Kijk vooral hoe alles achter één differentieel hangt en hoe de badkamer op één kring zit.
Een rijwoning, halfopen bebouwing of kleine vrijstaande woning op twee bouwlagen: voorbeeld 2 toont de cascade van 300 mA naar 30 mA en een schema over twee bladen.
Een grotere woning met warmtepomp, zonnepanelen, laadpaal of domotica: voorbeeld 3. Daar zie je ook hoe een tweede verdeelbord en driefasige kringen op het schema komen.
Een verbouwing of uitbreiding: het schema toont de installatie zoals ze na de werken is. Komt er een kring bij, tel dan opnieuw hoeveel automaten er achter elke 30 mA hangen, en pas ook het situatieschema aan.

Wat verandert er als de woning groter wordt

Eén, twee en tien differentiëlen

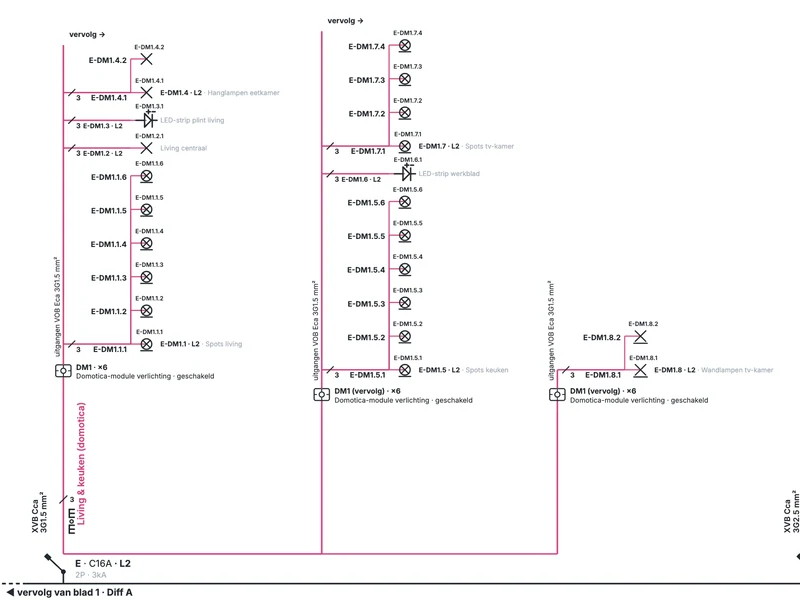

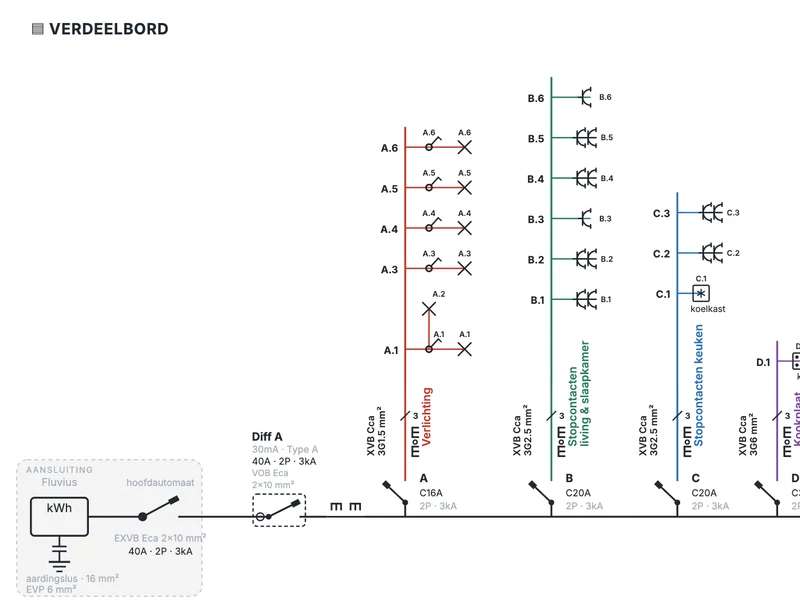

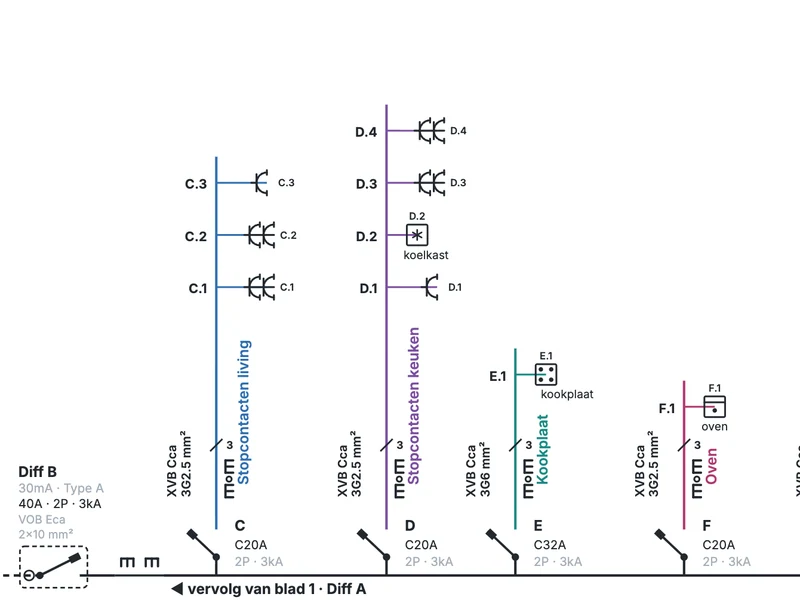

Het blad van het appartement toont één differentieel, A: 30mA · Type A, met de acht kringen A tot H eronder. De rijwoning heeft er twee. Op blad 1 staat A als 300mA · Type A · S, met enkel de verlichting, kringen A en B; op blad 2 hangt B, 30mA · Type A, onder A met de kringen C tot J. De villa telt tien differentiëlen: A van 300 mA en negen van 30 mA, B tot J, elk met een eigen groep: keuken, natte ruimtes, stopcontacten per bouwlaag, buiten, laadpaal, warmtepomp, zonnepanelen en kelder.

Wat opvalt: de S bij A staat er pas vanaf de rijwoning, zodra er een differentieel onder A hangt. En in het appartement en de rijwoning hangen er telkens precies acht automaten achter de 30 mA. Waarom precies acht, staat bij de vragen.

Drie fasen en een tweede bord

De villa is driefasig aangesloten. Bij elke tweepolige kring staat op het ééndraadschema de fase erbij: kring E op blad 2 van het hoofdbord staat op L2, de boiler P op blad 2 van het kelderbord op L1. Laadpaal, buitenunit van de warmtepomp en omvormer zijn driefasige kringen (3P+N) met vijf geleiders. In de kelder staat een tweede verdeelbord, gevoed vanuit het hoofdbord via één automaat van 40 A. Op het ééndraadschema krijgt dat kelderbord een eigen reeks bladen, met linksonder de verwijzing naar die voedingsautomaat.

Zo lees je de voorbeelden

Vijf vaste plaatsen op elk blad. Wie ze kent, leest elk voorbeeld in een paar minuten.

Links begint de voeding.
De netbeheerder, de teller, de aarding (aardingslus en equipotentiale verbinding) en de hoofdautomaat. Op een vervolgblad staat daar een pijl met "vervolg van blad 1".
Dan de differentieel.
Boven het symbool staan de naam en de gegevens. Bij het appartement is dat Diff A, dan 30mA · Type A en 40A · 2P · 3kA; bij de algemene differentieel van de rijwoning en de villa staat er 300mA in plaats van 30mA.
Elke kring is een verticale lijn.
Onderaan de automaat met de kringcode, bij de verlichting van het appartement C16A. Langs de lijn staat de kabel van die kring, met het teken voor de plaatsing ernaast.
Bovenaan staan de punten.
A.3 is het derde punt van kring A. Een schakelaar en de lampen die hij bedient, staan samen op één tak.
Dezelfde code staat op het situatieschema.
Zoek A.3 op het plan en je vindt het toestel in de kamer. Zo zie je of elk punt op het schema ook in de woning zit, en omgekeerd.

Waar je op let als je een voorbeeld naast het schema van een klant legt

Elke automaat staat erop. Ook een reserve-automaat zonder kabel: in de villa staat hij als "Reserve (leeg)".
De codes kloppen drie keer: op het etiket in het bord, op het ééndraadschema en op het situatieschema.
De automaat past bij de kabel. In de voorbeelden: 16 A op 1,5 mm², 20 A op 2,5 mm², 32 A op 6 mm². Een te zware automaat op een dunne kabel is een klassieke opmerking bij een keuring.
Badkamer, stopcontacten en toestellen zitten achter 30 mA. Zo is het in alle drie de voorbeelden getekend.
Een S waar er differentiëlen onder hangen. Zoals bij A op blad 1 van de rijwoning, en niet bij het appartement.
De bladen sluiten op elkaar aan. Loopt het schema over meer bladen, dan staat bij elke overgang naar welk blad het verder gaat.

Een voorbeeld is geen sjabloon

De woningen op deze site bestaan niet. Indeling, kringen en toestellen zijn gekozen om iets te tonen: hoe een klein bord eruitziet, wat een cascade doet, hoe een tweede bord op het schema komt. Een ééndraadschema hoort bij één installatie en toont die zoals ze werkelijk aangelegd is, met de echte kabels, de echte automaten en de codes die op het bord staan. Neem je een voorbeeld over, dan klopt het schema niet met de installatie, en net dat valt bij een keuring op. De keurder oordeelt over wat er werkelijk aangelegd is.

Hoe de voorbeelden gemaakt zijn

Alle beelden komen rechtstreeks uit SUPLAN; niets is nagetekend. Het situatieschema is per bouwlaag getekend. Het ééndraadschema volgt uit het verdeelbord dat in het dossier is samengesteld, verdeeld over bladen zoals in de PDF-export. Hier staat enkel de tekening, zonder het kader en het titelblok van het PDF-blad.

Elke kring heeft een eigen kleur, zoals in de app; wie dat liever niet heeft, werkt in SUPLAN kleurloos. Appartement en rijwoning zijn voor deze galerij opgezet, met een eigen grondplan, eigen kringen en eigen toestellen. De villa is het voorbeelddossier dat in SUPLAN zelf zit; daarvan tonen we de bladen en bouwlagen die het meest toevoegen aan de twee kleinere voorbeelden. Voor deze site zijn bij de villa twee kringkleuren vervangen en worden de muren anders weergegeven dan in de app. Kringen, codes en bladindeling zijn dezelfde.
